船のカタチ（９４Ｂ）　　USN米海軍空母 SARATOGA CV60 <1956>の一般配置図 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2017-10　神田 修治

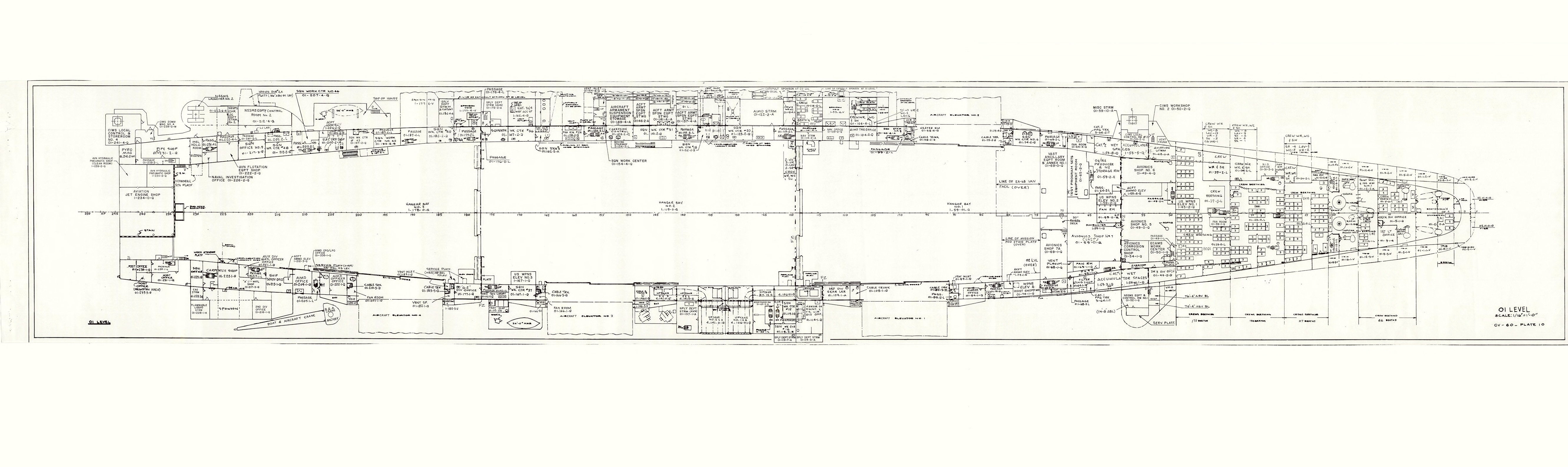

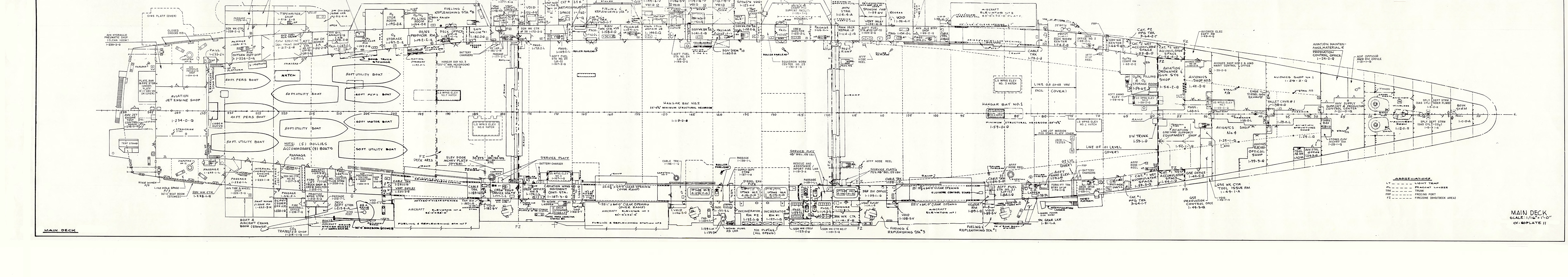

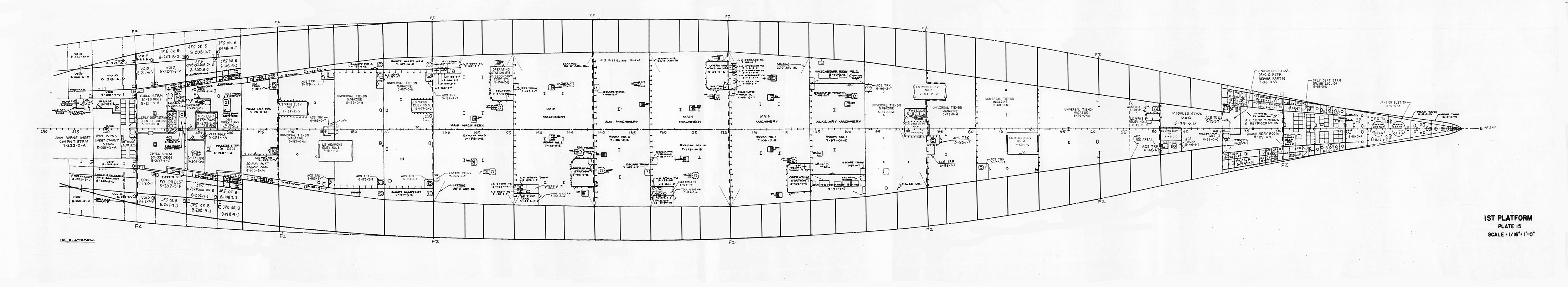

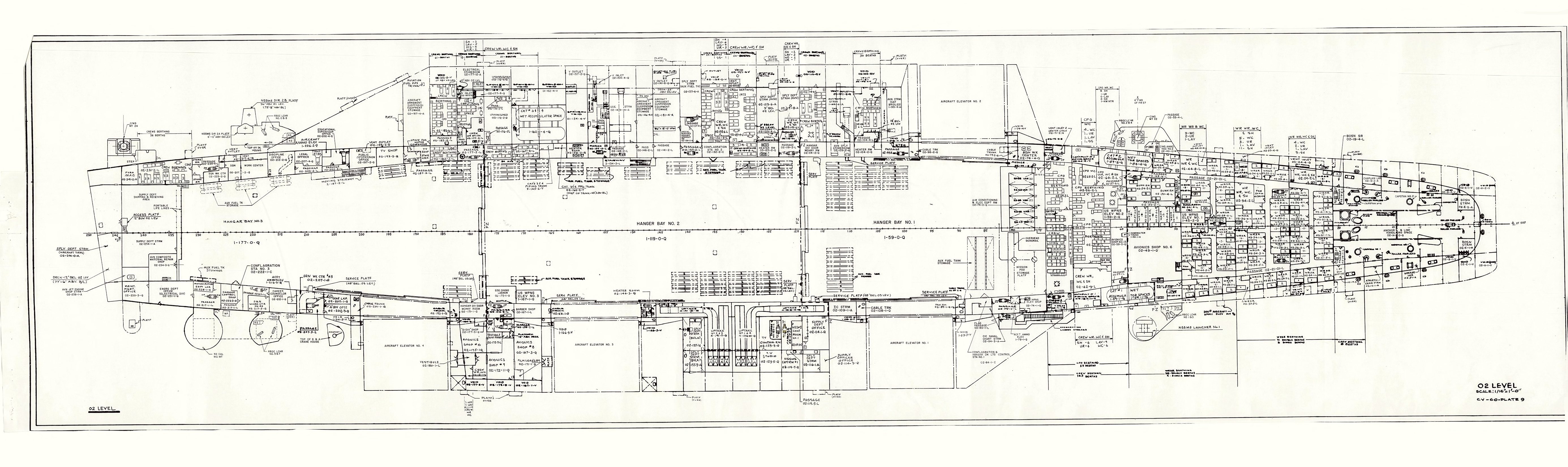

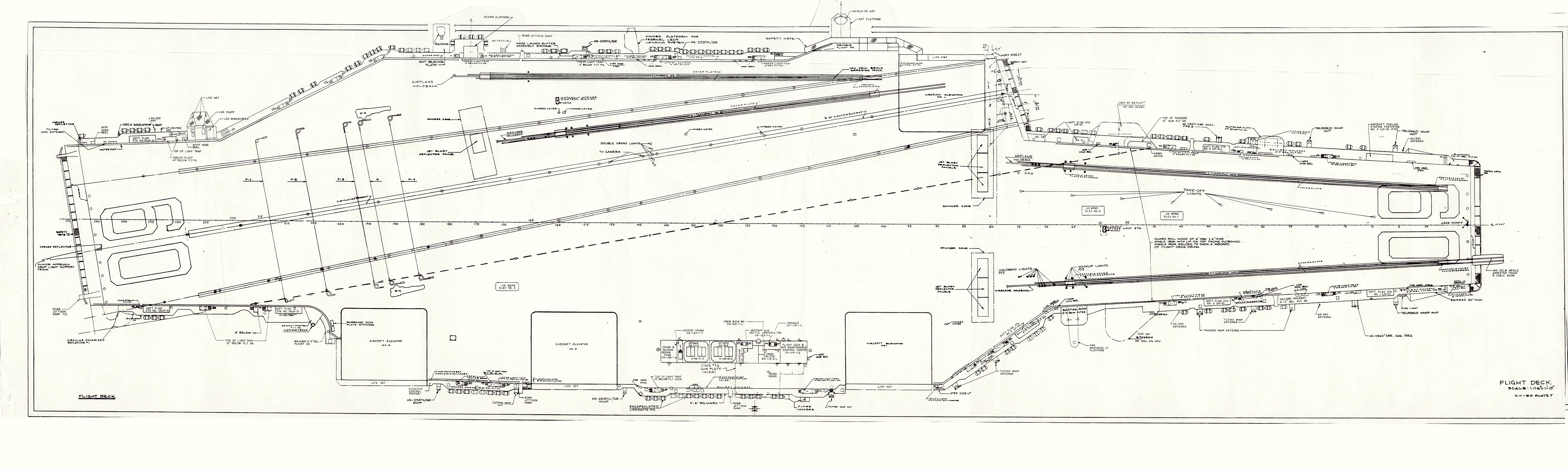

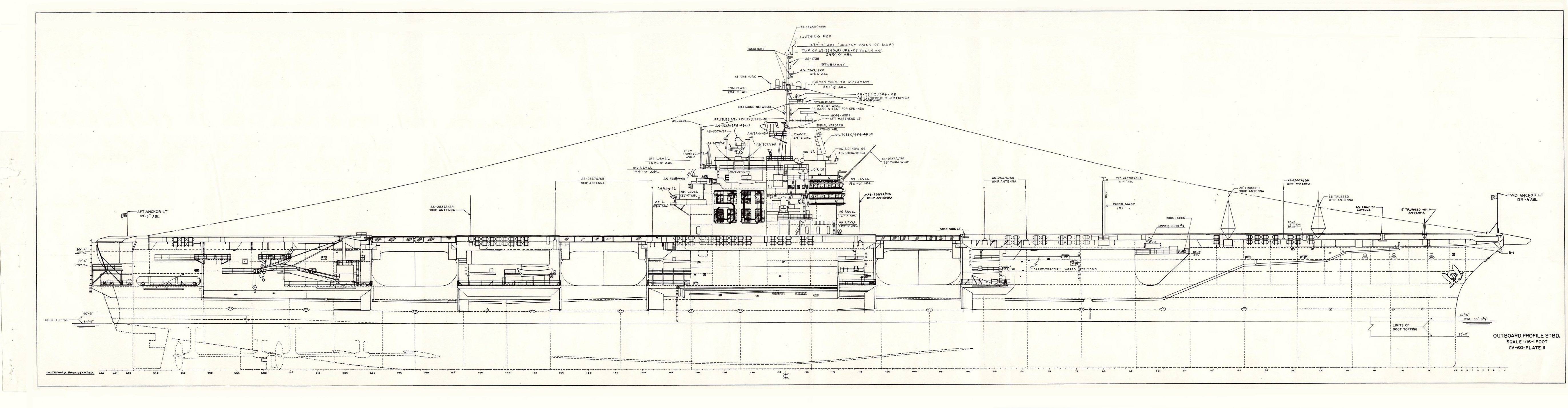

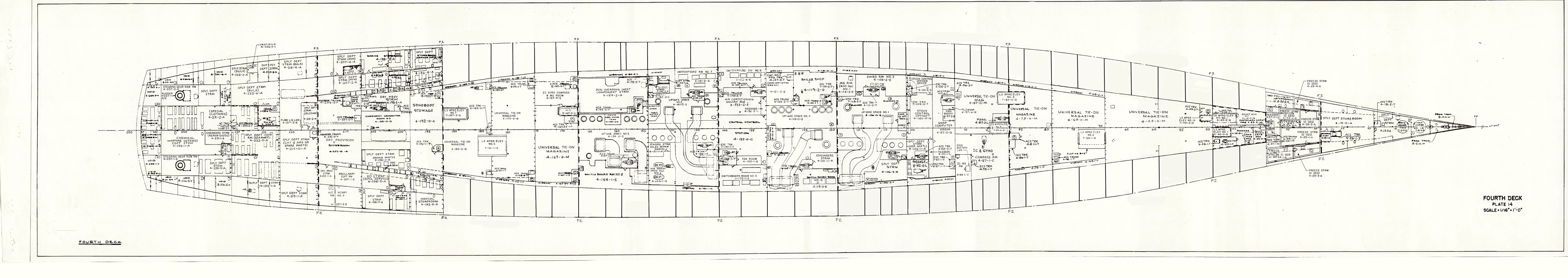

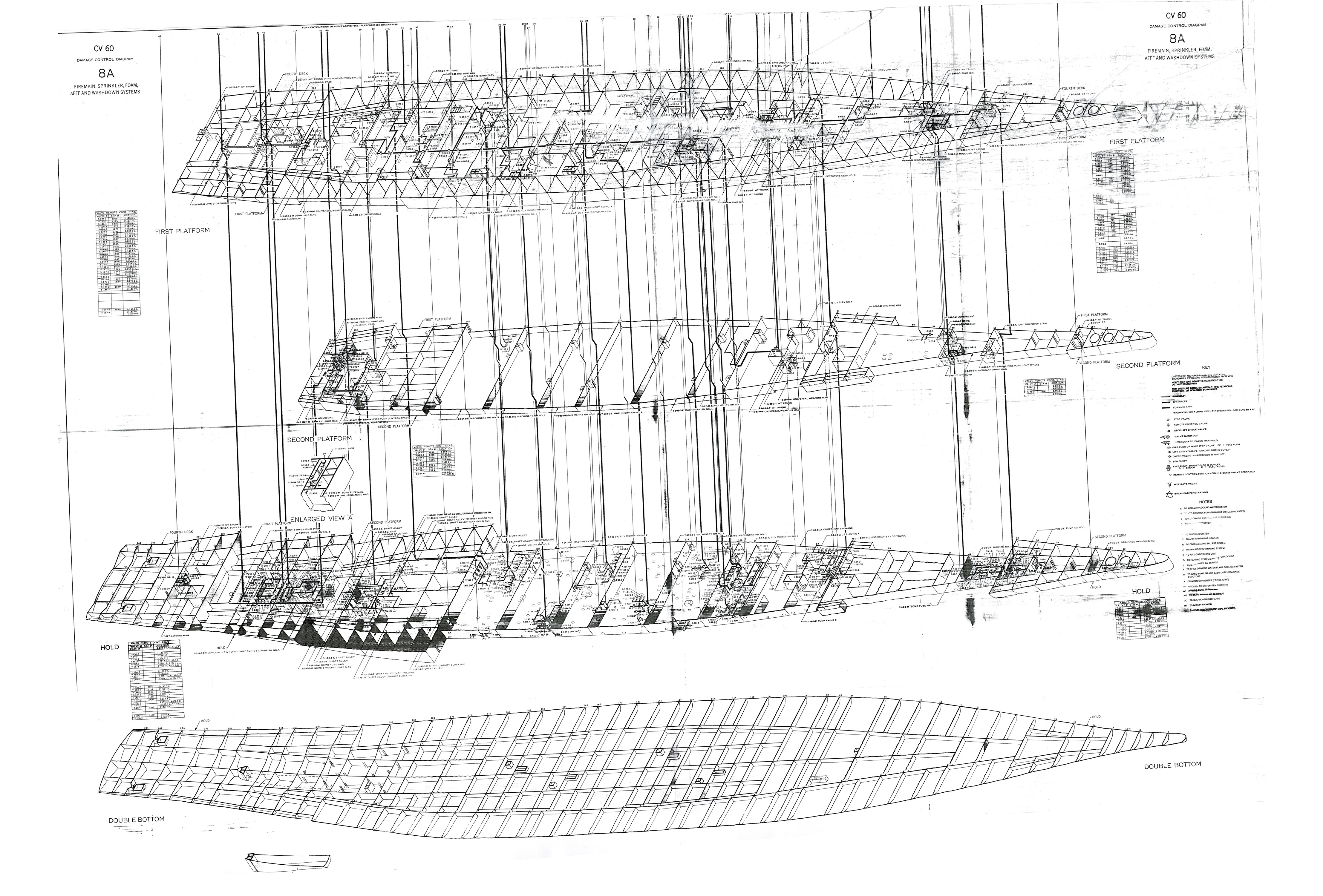

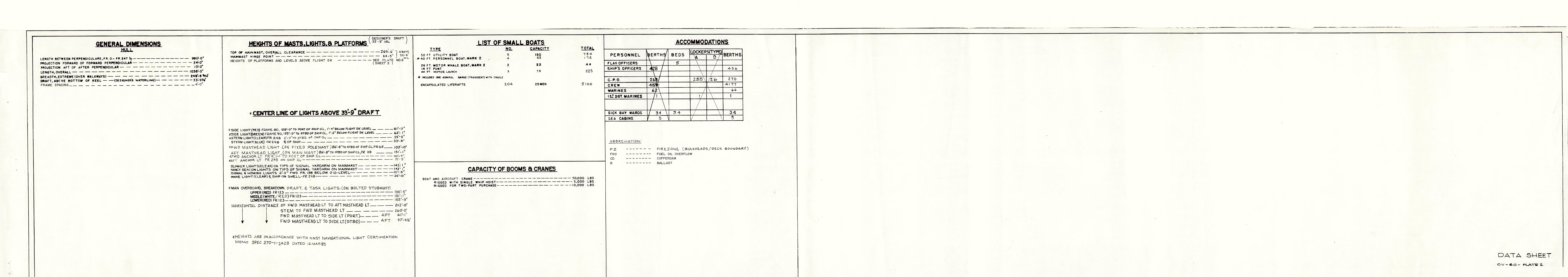

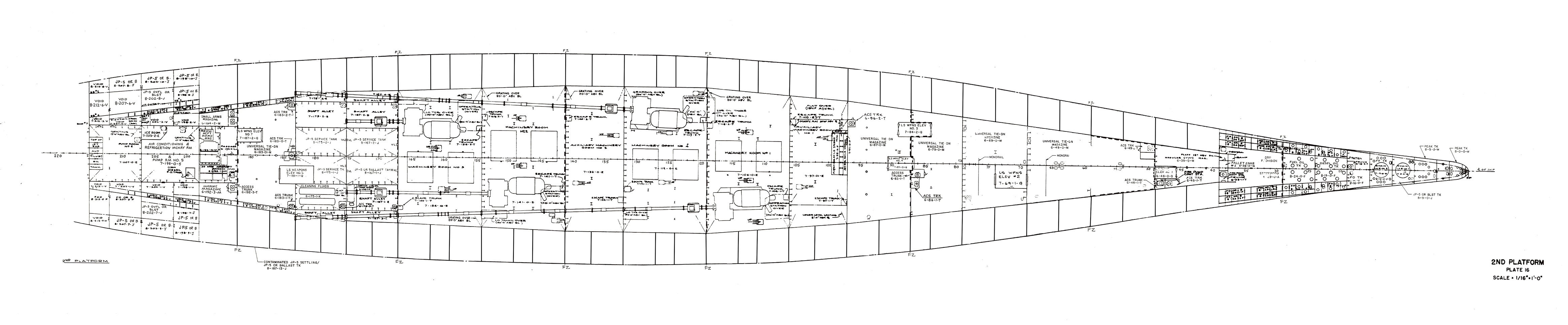

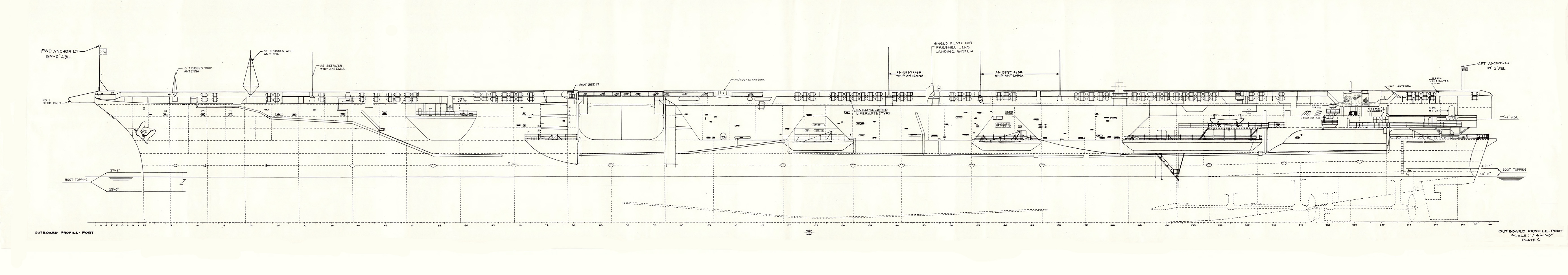

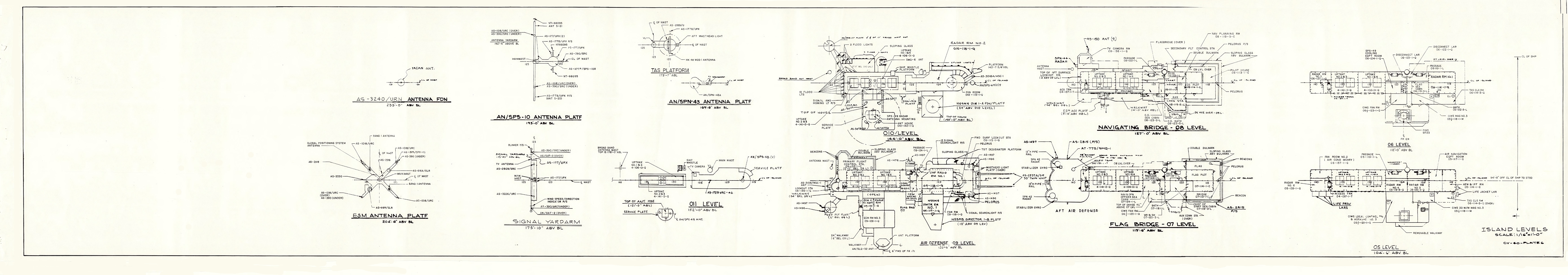

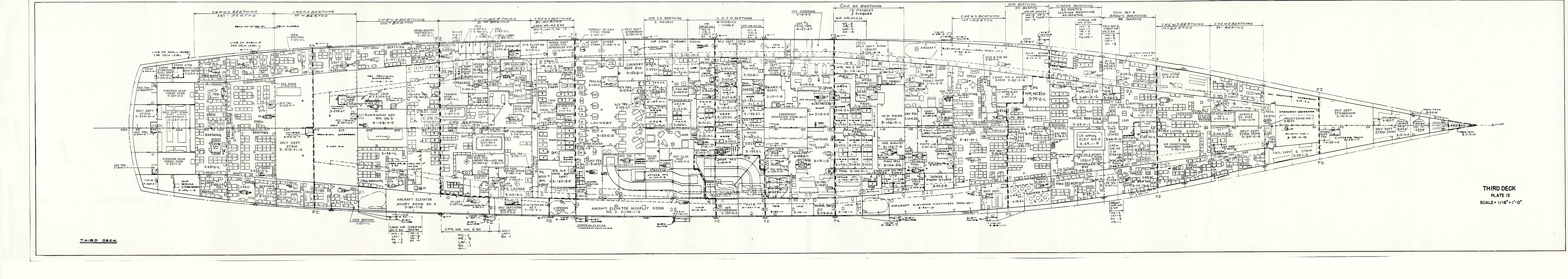

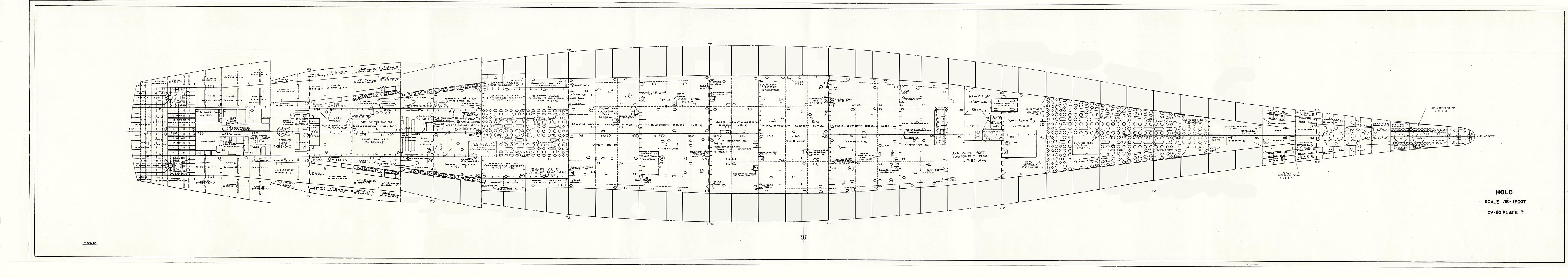

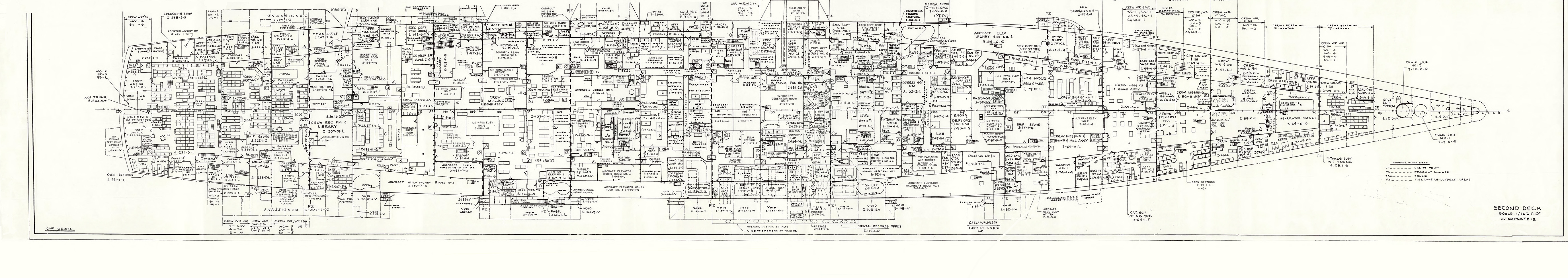

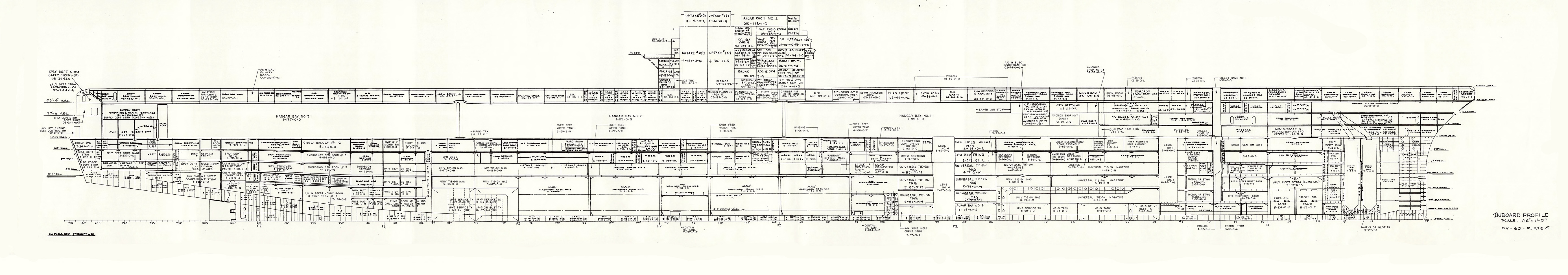

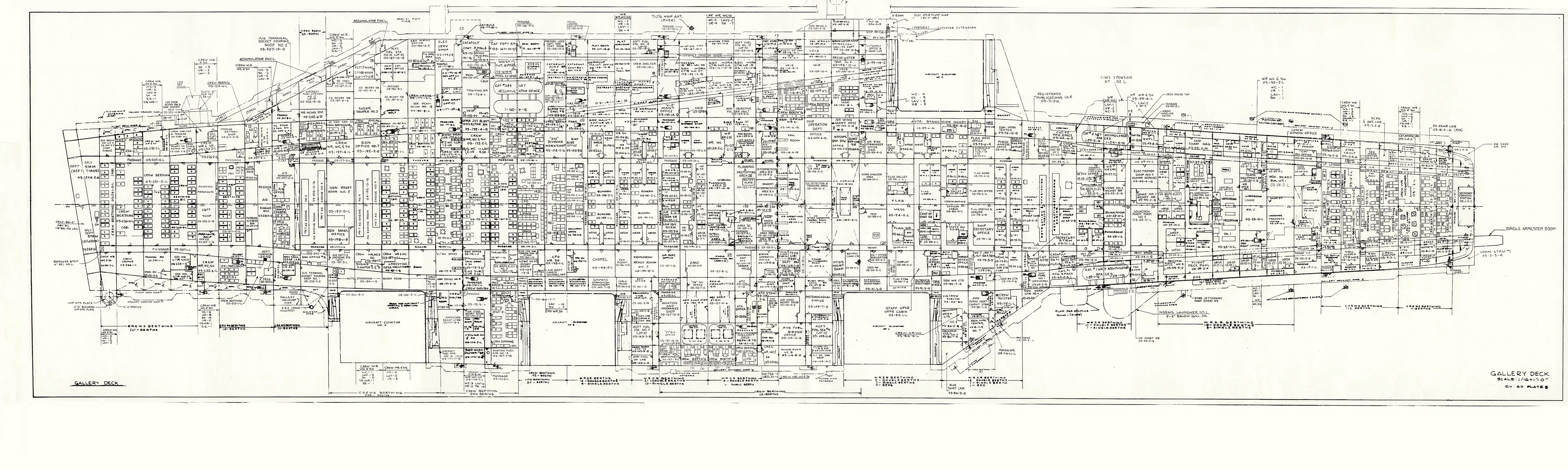

米海軍の空母を調べていて、FORRESTAL級のSARATOGA（CV60）の詳細な一般配置図GAがI－NETに出ているのを見つけ、私は驚き喜びました（注）。　出しているのは米海軍のNavSea（Naval Sea System Command）だから由緒正しい。 NavSeaとはさきのNavShip、その前はBuShipです。　むかし私はBuShip Journal等の雑誌から、多くを学びました。 SARATOGAは退役艦だが、このように重要な艦のGAを公開するという米海軍の情報管理姿勢に感心します。　このﾊﾟｿｺﾝ画面、惜しむらくは、拡大して区画名称等が読めるようにすれば艦の全体像はつかめず、全体像を見るために縮小すれば字が読めない。　またTAB（Training Aid Book）のためか、側面図、各甲板の平面図でﾍﾟｰｼﾞが改められているので、私たちがよくやるように、頭（視線）を上下左右に振りながらﾌﾚｰﾑ番号等をたどって図の間の関連を見て理解するには不便です。　それもあり私は、それらの図を、ひとつの図にまとめたが、それが上図です。　ついでに、推進機関の区画は赤、弾薬庫とその輸送等は青、航空関係は黄に着色しました。　私の勝手な解釈もあり若干不正確ですが、FORRESTAL級という空母歴史で究極といわれた艦の全貌をつかむことができます。　これを見て気が付くことは、ひとつの主機室MMRにﾎﾞｲﾗｰと蒸気ﾀｰﾋﾞﾝをまとめて収めていることです。　一般にはﾎﾞｲﾗｰ室とﾀｰﾋﾞﾝ室に分かれているが、こちらの方が｛ﾌﾟﾛﾍﾟﾗ-軸-ﾀｰﾋﾞﾝ-ﾎﾞｲﾗｰ｝とまとまるし、ﾀﾞﾒｰｼﾞｺﾝﾄﾛｰﾙ、防御上も飛行機の4発に似て信頼性が大と私は思います。　この配置、最近の原子力空母にも適用すればよいと私は思うが、近年のCVNは原子炉2基で（-94A）、4基ではないのでそうはいかないようです。 本艦のカタチは、抵抗推進上最適カタチの主船体と、飛行機運用機能に最適の広く角ばったカタチのFlight DeckとGallery Deck、それらの間をHangerによりつなげた、というカタチと解釈できます。　そして良い設計と思います。 　 　　　　　（注）米海軍NavSeaサイトのSARATOGA一般配置図に出ている画像は 次の通りです。 　　　　　　　　　　　TYPE 　　　TITLE 　　　　　　　　　　　　　　　　　FILE SIZE 　　　　　　　　　　　　JPG 　　　　CV60 01 level 　　　　　　　　　　　　1.32MB 　　　　　　　　　　　　JPG 　　　　CV60 1st plat 　　　　　　　　　　　　 754KB 　　　　　　　　　　　　JPG 　　　　CV60 02 level　　　　　　　　　　　　　　2MB 　　　　　　　　　　　　JPG 　　　　CV60 2nd platform　　　　　　　　　 691KB 　　　　　　　　　　　　JPG 　　　　CV60 Data Sheet　　　　　　　　　　1.04MB 　　　　　　　　　　　　JPG 　　　　CV60 double bottom　　　　　　　　1.24MB 　　　　　　　　　　　　JPG 　　　　CV60 flight deck　　　　　　　　　　 1.58MB 　　　　　　　　　　　　JPG 　　　　CV60 fourth deck　　　　　　　　　 1.04MB 　　　　　　　　　　　　JPG 　　　　CV60 gallery deck　　　　　　　　　 2.70MB 　　　　　　　　　　　　JPG 　　　　CV60 hold　　　　　　　　　　　　　　 1.08MB 　　　　　　　　　　　　JPG 　　　　CV60 inboard　　　　　　　　　　　　 1.25MB 　　　　　　　　　　　　JPG 　　　　CV60 island levels　　　　　　　　　　　 1MB 　　　　　　　　　　　　JPG 　　　　CV60 main deck　　　　　　　　　　 1.37MB 　　　　　　　　　　　　JPG 　　　　CV60 Outboard port　　　　　　　　 899KB 　　　　　　　　　　　　JPG 　　　　CV60 Outboard star　　　　　　　　1.27MB 　　　　　　　　　　　　JPG 　　　　CV60 second deck　　　　　　　　　1.72MB 　　　　　　　　　　　　JPG 　　　　CV60 third deck　　　　　　　　　　 1.63MB 　　　　　　　　　　　　JPG 　　　　CV60 Cover　　　　　　　　　　　　　 623KB 　　　　　　　　　　　　JPG 　　　　Plate 2 AFT color public　　　　　　1.73MB 　　　　　　　　　　　　JPG 　　　　Plate 2 FWD color public　　　　　　1.40MB 　　　　　　　　　　　　JPG 　　　　Plate 3 AFT color public　　　　　　2.15MB 　　　　　　　　　　　　JPG 　　　　Plate 3 FWD color public　　　　　　1.82MB 　　　　　　　　　　　　JPG 　　　　Plate 4 AFT color public　　　　　　 2.49MB 　　　　　　　　　　　　JPG 　　　　Plate 4 FWD color public　　　　　　 2.23MB 　　　　　　　　　　　　JPG 　　　　Plate 8A BW public　　　　　　　　　 2.77MB 　　　　　　　　　　　　JPG 　　　　Plate 8B AFT color public　　　　　 3.75MB 　　　　　　　　　　　　JPG 　　　　Plate 8B FWD color public　　　　　 3.19MB
